锅炉蒸汽流量计 选型、安装与维护全指南

在工业生产和能源管理中，锅炉蒸汽的精确计量是保障系统安全、提升能源利用效率的关键环节。锅炉蒸汽流量计作为专门用于测量蒸汽流量的仪表，其选型、安装与维护直接影响计量准确性和生产效益。本文将围绕锅炉蒸汽流量计的基本概念、常见类型、选型要点、安装规范以及故障排查，提供一份实用指南。

一、锅炉蒸汽流量计的基本概念
锅炉蒸汽流量计是用于测量锅炉产生或输送的蒸汽质量流量或体积流量的仪表。蒸汽根据压力和温度不同，可分为饱和蒸汽和过热蒸汽。由于蒸汽的密度随温度和压力变化，流量计通常需要配备温压补偿功能，将测量的体积流量换算为质量流量，以保证计量的准确性。

二、常见类型及工作原理

1. 差压式流量计：以孔板、喷嘴、文丘里管等节流装置为代表。蒸汽流经节流件时产生差压，差压与流量平方成正比。此类流量计结构简单、耐高温高压，但压损较大，量程比窄（通常3:1~5:1），需定期清洗和维护。

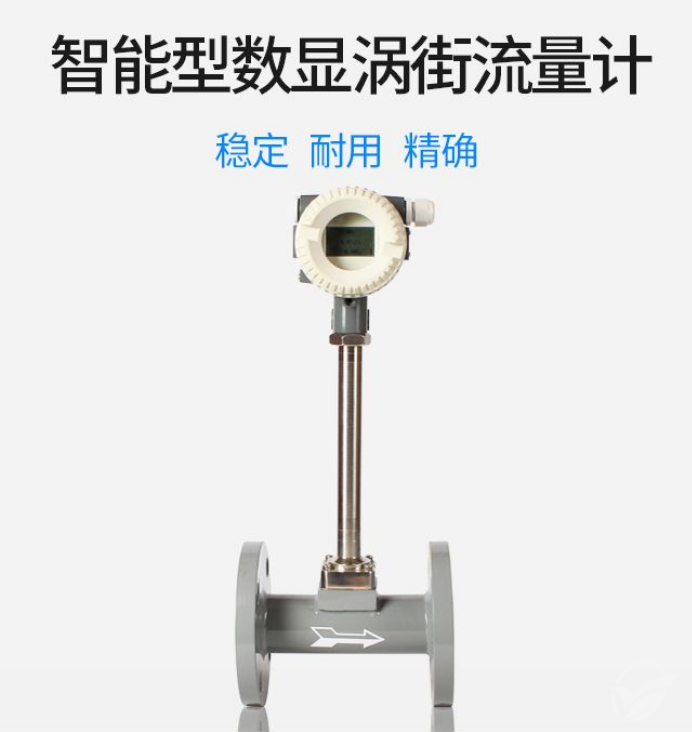

2. 涡街流量计：基于卡门涡街原理，蒸汽流过阻流体产生交替涡街，频率与流速成正比。其压损小、量程比宽（可达10:1~30:1），精度较高，但在低流速或振动大的场合易受干扰。
3. 旋进旋涡流量计：利用流体强迫旋进，产生旋涡进动频率与流量成正比。适合中小口径蒸汽计量，抗振性优于涡街，但压损稍大。
4. 质量流量计：如科氏力质量流量计，直接测量质量流量，精度极高，不受温压变化影响，但价格昂贵，大口径选择少，多用于贸易结算或高精度场合。

三、选型要点
选型需综合考虑以下因素：

• 蒸汽状态：饱和蒸汽或过热蒸汽，以及温度、压力范围。
• 流量范围：正常、最小和最大流量，确保常用流量在流量计量程的1/3~2/3区域。
• 精度要求：贸易结算宜选0.5级或更高，过程监控可选1.0~1.5级。
• 管道口径与压力损失：大口径管道建议涡街或均速管；允许压损小时避免孔板。
• 安装环境：振动、电磁干扰、空间限制等。
• 经济性：综合考虑仪表成本、安装费、维护费和运行能耗。

四、安装规范
正确的安装是保证计量准确的前提：

1. 直管段要求：避免弯头、阀门等扰动，通常前10D后5D（D为管道内径），涡街流量计要求更长。
2. 安装方向：蒸汽管道宜水平安装，流量计处于管道上方，避免冷凝水积聚；垂直安装时蒸汽应自下而上流动。
3. 传感器位置：差压式取压口应位于管道侧面或顶部，防止堵塞和冷凝水影响。
4. 温压补偿：测温点应在流量计下游5D以内，测压点在下游3D以内。
5. 接地与屏蔽：信号线采用屏蔽电缆，单端接地，远离强电设备。

五、常见故障与排查

• 读数偏低：检查是否发生蒸汽泄漏；节流件磨损或涡街探头污染。
• 读数跳动：可能因振动、两相流或传感器脏污，需加装减振装置或清洗。
• 无信号：检查电源、接线、传感器线圈是否断路。
• 冷凝水问题：确保管道疏水良好，避免流量计内部积液。
• 异常报警：核实温压补偿参数是否正确设定，变送器是否零漂。

六、维护与检定
定期维护包括清洗节流件、检查传感器、校准变送器和温压元件。贸易结算用流量计需每年强制检定，其他场合可每1~2年校准一次。建议建立台账，记录运行参数、故障处理及检定数据，以便分析能耗趋势。

锅炉蒸汽流量计是能源计量的“眼睛”，选型合适、安装规范、维护到位，才能实现长期精准计量。用户应根据工艺工况选择性价比最高的仪表类型，严格按标准施工，并做好日常巡检和数据比对，从而为节能降耗和安全生产提供可靠依据。
